Ensaio de tração maquina: Testes Automatizados

O ensaio de tração máquina é um procedimento fundamental na avaliação da resistência e ductilidade de materiais. Utilizado amplamente na indústria, esse teste fornece informações cruciais sobre o comportamento dos materiais sob tensão, permitindo que engenheiros e técnicos façam escolhas informadas em projetos e aplicações. Neste artigo, abordaremos a importância do ensaio de tração, os equipamentos necessários, o procedimento a ser seguido e como interpretar os resultados obtidos.

Importância do Ensaio de Tração na Indústria

O ensaio de tração é um dos testes mais fundamentais na engenharia de materiais, desempenhando um papel crucial na indústria. Este procedimento permite avaliar as propriedades mecânicas de um material, como resistência, ductilidade e elasticidade, que são essenciais para garantir a segurança e a eficiência de produtos e estruturas. A seguir, discutiremos a importância do ensaio de tração na indústria, suas aplicações e os benefícios que ele proporciona.

Um dos principais objetivos do ensaio de tração é determinar a resistência à tração de um material, que é a capacidade de suportar forças de tensão sem se romper. Essa informação é vital para engenheiros e projetistas, pois permite que eles escolham os materiais adequados para diferentes aplicações. Por exemplo, em setores como a construção civil, automotivo e aeroespacial, a seleção de materiais com a resistência correta pode ser a diferença entre um projeto bem-sucedido e um potencial desastre.

Além da resistência, o ensaio de tração também fornece dados sobre a ductilidade do material, que é a capacidade de se deformar plasticamente antes de se romper. Materiais dúcteis, como o aço, são preferidos em muitas aplicações, pois podem suportar deformações significativas sem falhar, o que é crucial em estruturas que precisam resistir a cargas dinâmicas e impactos. Por outro lado, materiais frágeis podem se romper sem aviso prévio, resultando em falhas catastróficas. Portanto, entender a ductilidade de um material é essencial para garantir a segurança e a confiabilidade de produtos e estruturas.

Outro aspecto importante do ensaio de tração é a determinação do módulo de elasticidade, que é uma medida da rigidez de um material. O módulo de elasticidade é fundamental para entender como um material se comportará sob diferentes condições de carga. Materiais com um módulo de elasticidade elevado são mais rígidos e menos propensos a se deformar sob tensão, enquanto materiais com um módulo mais baixo são mais flexíveis. Essa informação é crucial para engenheiros que projetam componentes que precisam suportar cargas específicas sem deformações excessivas.

O ensaio de tração também é essencial para a certificação de materiais. Muitas indústrias, especialmente aquelas que lidam com produtos críticos, como a indústria aeroespacial e de petróleo e gás, exigem que os materiais utilizados em seus produtos sejam testados e certificados. O ensaio de tração fornece a documentação necessária para garantir que os materiais atendam aos padrões de qualidade e segurança exigidos. Isso não apenas protege os consumidores, mas também ajuda as empresas a evitar responsabilidades legais e custos associados a falhas de produtos.

Além disso, o ensaio de tração é uma ferramenta valiosa na pesquisa e desenvolvimento de novos materiais. À medida que novas ligas e compósitos são desenvolvidos, o ensaio de tração permite que os pesquisadores avaliem suas propriedades mecânicas e comparem-nas com materiais existentes. Isso é especialmente importante em setores que buscam inovações, como a indústria automotiva, onde a redução de peso e o aumento da resistência são prioridades. O ensaio de tração ajuda a identificar materiais que podem oferecer vantagens competitivas, como maior eficiência de combustível e desempenho aprimorado.

Outro ponto a ser considerado é a relação entre o ensaio de tração e outros métodos de teste. Por exemplo, a medição de espessura por ultrassom é um método complementar que pode ser utilizado para avaliar a integridade estrutural de componentes. Enquanto o ensaio de tração foca nas propriedades mecânicas dos materiais, a medição de espessura por ultrassom permite detectar corrosão e desgaste em estruturas já em uso. Juntos, esses métodos fornecem uma visão abrangente da saúde dos materiais e componentes, permitindo que as indústrias mantenham altos padrões de segurança e desempenho.

Em resumo, a importância do ensaio de tração na indústria não pode ser subestimada. Ele fornece informações cruciais sobre as propriedades mecânicas dos materiais, garantindo que os produtos sejam seguros, confiáveis e adequados para suas aplicações. Desde a seleção de materiais até a certificação e pesquisa e desenvolvimento, o ensaio de tração desempenha um papel vital em diversas indústrias. À medida que a tecnologia avança e novas demandas surgem, a relevância desse teste continuará a crescer, assegurando que os materiais utilizados em produtos e estruturas atendam aos mais altos padrões de qualidade e segurança.

Equipamentos Necessários para Realizar o Ensaio de Tração

O ensaio de tração é um teste fundamental na avaliação das propriedades mecânicas dos materiais, e sua execução requer uma série de equipamentos especializados. Esses dispositivos são projetados para garantir que o teste seja realizado de maneira precisa e confiável, permitindo a obtenção de dados que são cruciais para a análise de desempenho dos materiais. A seguir, discutiremos os principais equipamentos necessários para realizar o ensaio de tração, suas funções e a importância de cada um deles.

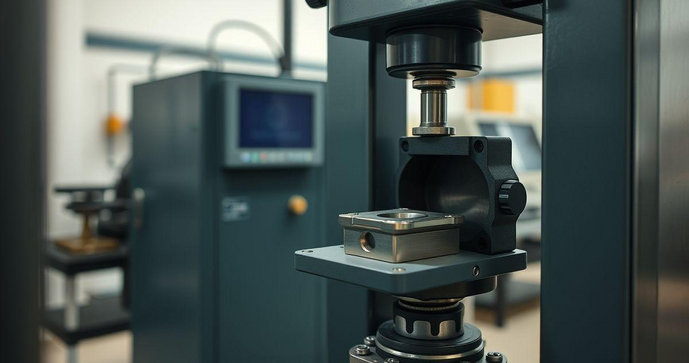

O primeiro e mais importante equipamento para o ensaio de tração é a máquina de ensaio de tração. Este dispositivo é responsável por aplicar uma força de tração ao material até que ele se rompa. As máquinas de ensaio de tração variam em tamanho e capacidade, dependendo do tipo de material a ser testado. Elas podem ser equipadas com sistemas de controle eletrônico que permitem a programação de diferentes velocidades de teste e a coleta de dados em tempo real. Além disso, muitas máquinas modernas possuem software integrado que facilita a análise dos resultados, gerando gráficos e relatórios automaticamente.

As máquinas de ensaio de tração geralmente são compostas por dois ganchos ou mordentes que seguram a amostra do material. Esses ganchos devem ser projetados para evitar que a amostra escorregue durante o teste, garantindo que a força aplicada seja distribuída uniformemente. A escolha dos ganchos é crucial, pois diferentes materiais podem exigir diferentes tipos de fixação. Por exemplo, materiais mais macios podem necessitar de ganchos com superfícies mais largas para evitar danos, enquanto materiais mais duros podem ser testados com ganchos mais estreitos.

Outro equipamento essencial é o extensômetro. Este dispositivo é utilizado para medir a deformação da amostra durante o ensaio de tração. O extensômetro pode ser mecânico ou eletrônico, e sua função é registrar as mudanças nas dimensões da amostra à medida que a força é aplicada. A medição precisa da deformação é fundamental para calcular propriedades como a resistência à tração e a ductilidade do material. Extensômetros eletrônicos, por exemplo, oferecem maior precisão e podem registrar dados em tempo real, permitindo uma análise mais detalhada do comportamento do material sob carga.

Além da máquina de ensaio de tração e do extensômetro, é importante ter um sistema de aquisição de dados. Este sistema é responsável por coletar e armazenar as informações geradas durante o ensaio, como força aplicada e deformação. Os sistemas modernos de aquisição de dados são frequentemente integrados à máquina de ensaio e podem incluir software que permite a visualização e análise dos dados em tempo real. A capacidade de registrar dados de forma precisa e confiável é essencial para garantir a validade dos resultados do ensaio.

Outro equipamento que pode ser utilizado durante o ensaio de tração é o calibrador de espessura. Embora não seja um equipamento diretamente relacionado ao ensaio de tração, ele é importante para garantir que a amostra esteja dentro das especificações necessárias. A medição da espessura da amostra pode influenciar os resultados do ensaio, pois materiais com espessuras diferentes podem apresentar comportamentos mecânicos distintos. O uso de um calibrador de espessura garante que as amostras testadas sejam consistentes e atendam aos requisitos do teste.

Além disso, em alguns casos, pode ser necessário utilizar técnicas complementares de inspeção, como o ultrassom phased array. Essa técnica é utilizada para avaliar a integridade da amostra antes do ensaio de tração, identificando possíveis defeitos internos que possam afetar os resultados. O ultrassom phased array é uma tecnologia avançada que permite a visualização detalhada do material, ajudando a garantir que apenas amostras de alta qualidade sejam testadas.

Por fim, é importante mencionar a necessidade de um ambiente controlado para a realização do ensaio de tração. Fatores como temperatura e umidade podem influenciar as propriedades mecânicas dos materiais, e a realização do teste em condições controladas ajuda a garantir a precisão dos resultados. Portanto, um laboratório equipado com sistemas de climatização e controle ambiental é fundamental para a realização de ensaios de tração confiáveis.

Em resumo, a realização do ensaio de tração requer uma série de equipamentos especializados, incluindo a máquina de ensaio de tração, extensômetros, sistemas de aquisição de dados e calibradores de espessura. Cada um desses dispositivos desempenha um papel crucial na obtenção de resultados precisos e confiáveis. Além disso, a utilização de técnicas complementares, como o ultrassom phased array, pode ajudar a garantir a qualidade das amostras testadas. Com o uso adequado desses equipamentos, as indústrias podem obter informações valiosas sobre as propriedades mecânicas dos materiais, contribuindo para a segurança e eficiência de seus produtos.

Procedimento Passo a Passo do Ensaio de Tração

O ensaio de tração é um teste fundamental na avaliação das propriedades mecânicas dos materiais, permitindo determinar características como resistência, ductilidade e elasticidade. Para garantir resultados precisos e confiáveis, é essencial seguir um procedimento rigoroso. A seguir, apresentamos um passo a passo detalhado do ensaio de tração, desde a preparação da amostra até a análise dos resultados.

1. Preparação da Amostra

O primeiro passo no ensaio de tração é a preparação da amostra. A amostra deve ser cortada em um formato específico, geralmente uma barra ou um cilindro, com dimensões padronizadas. As normas ASTM e ISO fornecem diretrizes sobre as dimensões e a forma das amostras, que podem variar dependendo do material a ser testado. É crucial que a amostra seja cortada com precisão, pois qualquer irregularidade pode afetar os resultados do teste.

Após o corte, a amostra deve ser inspecionada visualmente para garantir que não haja defeitos visíveis, como trincas ou imperfeições. Se necessário, a amostra pode ser submetida a um processo de acabamento, como lixamento, para garantir que suas superfícies estejam lisas e livres de imperfeições. A qualidade da amostra é fundamental para a validade do ensaio, pois qualquer falha pode levar a resultados enganosos.

2. Montagem na Máquina de Ensaio

Uma vez que a amostra está pronta, o próximo passo é montá-la na máquina de ensaio de tração. A amostra deve ser fixada firmemente nos ganchos ou mordentes da máquina, garantindo que não haja deslizamento durante o teste. A escolha do tipo de gancho é importante, pois diferentes materiais podem exigir diferentes tipos de fixação. A montagem correta da amostra é crucial para garantir que a força aplicada seja distribuída uniformemente.

Antes de iniciar o teste, é importante verificar se a máquina de ensaio está calibrada e funcionando corretamente. Isso inclui a verificação dos sistemas de medição e aquisição de dados, que devem estar prontos para registrar a força aplicada e a deformação da amostra durante o ensaio.

3. Configuração do Teste

Com a amostra montada, o próximo passo é configurar os parâmetros do teste na máquina de ensaio. Isso inclui a definição da velocidade de tração, que pode variar dependendo do material e das normas aplicáveis. A velocidade de tração é um fator crítico, pois pode influenciar os resultados do ensaio. Em geral, uma velocidade mais lenta é utilizada para materiais mais dúcteis, enquanto uma velocidade mais rápida pode ser aplicada a materiais mais rígidos.

Além disso, é importante configurar o sistema de aquisição de dados para registrar as informações durante o teste. Isso inclui a configuração de pontos de parada, que permitem que a máquina registre dados em intervalos específicos durante o ensaio. A coleta de dados em tempo real é essencial para a análise posterior dos resultados.

4. Execução do Ensaio

Com tudo configurado, o ensaio de tração pode ser iniciado. A máquina começará a aplicar uma força de tração à amostra, enquanto o sistema de aquisição de dados registra a força e a deformação em tempo real. Durante o teste, a amostra passará por diferentes estágios: elasticidade, escoamento e ruptura. É importante monitorar o teste de perto, observando qualquer comportamento anômalo que possa ocorrer.

À medida que a força é aplicada, a amostra começará a se deformar. O ponto em que a amostra começa a se deformar plasticamente é conhecido como limite de escoamento. Após atingir esse ponto, a amostra continuará a se deformar até que finalmente se rompa. O registro preciso desses dados é fundamental para a análise posterior.

5. Análise dos Resultados

Após a ruptura da amostra, o próximo passo é analisar os resultados obtidos durante o ensaio. Os dados coletados incluem a força máxima aplicada, a deformação total e a forma da curva de tensão-deformação. A partir desses dados, é possível calcular propriedades mecânicas importantes, como a resistência à tração, o limite de escoamento e a ductilidade.

A curva de tensão-deformação é um gráfico que representa a relação entre a tensão aplicada e a deformação da amostra. A análise dessa curva permite identificar pontos críticos, como o limite de elasticidade e o ponto de ruptura. Esses dados são essenciais para entender o comportamento do material sob carga e para compará-lo com outros materiais.

Além disso, é importante documentar todos os resultados e observações feitas durante o ensaio. Essa documentação é fundamental para garantir a rastreabilidade dos testes e para atender aos requisitos de certificação de materiais. O registro adequado dos resultados também facilita a comparação com ensaios futuros e a validação de novos materiais.

Em resumo, o procedimento passo a passo do ensaio de tração envolve a preparação cuidadosa da amostra, a montagem na máquina de ensaio, a configuração dos parâmetros do teste, a execução do ensaio e a análise dos resultados. Seguir esse procedimento rigoroso é essencial para garantir a precisão e a confiabilidade dos resultados obtidos. O ensaio de tração é uma ferramenta valiosa na avaliação das propriedades mecânicas dos materiais, contribuindo para a segurança e a eficiência de produtos em diversas indústrias.

Interpretação dos Resultados do Ensaio de Tração

A interpretação dos resultados do ensaio de tração é uma etapa crucial que permite entender as propriedades mecânicas dos materiais testados. Este ensaio fornece dados valiosos sobre a resistência, ductilidade e comportamento sob carga dos materiais, sendo fundamental para diversas aplicações na indústria. A seguir, abordaremos como interpretar os resultados obtidos, os principais parâmetros a serem analisados e a importância dessa interpretação para a engenharia e a fabricação de produtos.

1. Curva de Tensão-Deformação

Um dos principais resultados do ensaio de tração é a curva de tensão-deformação, que representa graficamente a relação entre a tensão aplicada (força por unidade de área) e a deformação (mudança relativa no comprimento da amostra). Essa curva é dividida em várias regiões, cada uma refletindo o comportamento do material sob diferentes condições de carga.

A curva começa com uma fase linear, onde a relação entre tensão e deformação é proporcional. Essa região é conhecida como região elástica, e o ponto em que a curva deixa essa linearidade é chamado de limite de elasticidade. A partir desse ponto, a amostra começa a se deformar plasticamente, o que significa que, mesmo após a remoção da carga, a amostra não retornará ao seu comprimento original.

Após o limite de elasticidade, a curva continua a subir até atingir o ponto de escoamento, onde a amostra começa a se deformar permanentemente. A partir desse ponto, a tensão máxima que a amostra pode suportar é chamada de resistência à tração. Essa é uma das propriedades mais importantes a serem extraídas do ensaio, pois indica a capacidade do material de suportar cargas antes de falhar.

2. Propriedades Mecânicas

Além da resistência à tração, outros parâmetros importantes podem ser extraídos da curva de tensão-deformação. Um deles é a ductilidade, que é a capacidade do material de se deformar plasticamente antes de se romper. A ductilidade é frequentemente expressa como a elongação percentual, que é a mudança no comprimento da amostra em relação ao comprimento original, ou como a redução da área, que mede a diminuição da seção transversal da amostra após a fratura.

A elongação percentual é calculada pela fórmula:

Elongação (%) = [(Comprimento final - Comprimento inicial) / Comprimento inicial] x 100

Materiais com alta ductilidade, como o aço, são preferidos em aplicações onde a deformação é esperada, pois podem absorver energia sem falhar. Por outro lado, materiais frágeis, que apresentam baixa ductilidade, podem se romper sem aviso prévio, o que é uma preocupação em muitas aplicações industriais.

Outro parâmetro importante é o módulo de elasticidade, que é a inclinação da curva na região elástica. Este valor indica a rigidez do material e é calculado como a razão entre a tensão e a deformação na região elástica. Um módulo de elasticidade alto indica que o material é rígido e resiste a deformações, enquanto um módulo baixo sugere que o material é mais flexível.

3. Análise de Falhas

A interpretação dos resultados do ensaio de tração também envolve a análise do modo de falha da amostra. Após a ruptura, a superfície de fratura pode fornecer informações valiosas sobre o comportamento do material. Existem dois tipos principais de fratura: fratura dúctil e fratura frágil.

A fratura dúctil é caracterizada por uma deformação significativa antes da ruptura, resultando em uma superfície de fratura com características de alongamento e uma aparência fibrosa. Isso indica que o material teve a capacidade de se deformar antes de falhar, o que é um sinal positivo em muitas aplicações.

Por outro lado, a fratura frágil ocorre sem deformação plástica significativa, resultando em uma superfície de fratura lisa e quebradiça. Esse tipo de falha é indesejável em muitos contextos, pois pode levar a falhas catastróficas sem aviso prévio. A análise do modo de falha é essencial para entender as limitações do material e para melhorar o design e a seleção de materiais em futuras aplicações.

4. Importância da Interpretação dos Resultados

A interpretação adequada dos resultados do ensaio de tração é fundamental para a engenharia e a fabricação de produtos. Os dados obtidos ajudam os engenheiros a selecionar os materiais mais adequados para diferentes aplicações, garantindo que os produtos atendam aos requisitos de desempenho e segurança. Além disso, a interpretação dos resultados pode informar melhorias no processo de fabricação, como ajustes nas condições de tratamento térmico ou na composição química dos materiais.

Além disso, a interpretação dos resultados do ensaio de tração é essencial para a certificação de materiais. Muitas indústrias, especialmente aquelas que lidam com produtos críticos, como a empresa de ensaios não destrutivos e a indústria aeroespacial, exigem que os materiais utilizados em seus produtos sejam testados e certificados. A análise dos resultados do ensaio de tração fornece a documentação necessária para garantir que os materiais atendam aos padrões de qualidade e segurança exigidos.

Em resumo, a interpretação dos resultados do ensaio de tração envolve a análise da curva de tensão-deformação, a extração de propriedades mecânicas, a análise de falhas e a importância desses dados para a engenharia e a fabricação de produtos. Compreender esses resultados é essencial para garantir a segurança e a eficiência dos materiais utilizados em diversas aplicações industriais.

Em conclusão, o ensaio de tração é uma ferramenta essencial para a avaliação das propriedades mecânicas dos materiais, desempenhando um papel vital na segurança e eficiência de produtos em diversas indústrias. Através da análise cuidadosa dos resultados, incluindo a curva de tensão-deformação e as propriedades mecânicas extraídas, engenheiros e técnicos podem tomar decisões informadas sobre a seleção e aplicação de materiais. Compreender a importância do ensaio de tração, os equipamentos necessários e o procedimento adequado é fundamental para garantir a qualidade e a confiabilidade dos produtos, contribuindo para inovações e melhorias contínuas no setor industrial.
